ISG型立式管道循環離心泵

水泵介紹：

ISG型立式管道循環離心泵
·運行平穩
·安裝方便
·重量輕
·結構緊湊
·體積小
·可室外工作
·國際標準
·介質溫度≤120℃

　　該型泵是根據國際ISO2858標準，并采用最新水力模型，同時參照有關國際標準研制設計而成成為SG型型管道泵的替代產品。其所采用的技術標準、性能參數、試驗方法等都有效采用IS型離心泵有關的ISO國際標準，具有與IS型離心泵基本相同的性能參數，其性能指標全部符合設計要求。

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：m3/h，揚程H：m；

水泵材質：；

常見型號：；

進口口徑：mm，出口口徑：mm；

工作壓力：MPa，工作溫度：℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

【工作原理】

產品用途:
　　(一）ISG、LQG、ISW型泵是采用鑄鐵精鑄造而成，特點是電機和泵同軸、端蓋為一體，使得該泵結構緊湊、體積小、重量輕、運行平穩、安裝方便、可完全代替IS型、BA型等型號離心泵使用，可適用工業和城市給排水、高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水等，冷暖水循環增壓及設備配套，介質溫度≤80℃。
　　(二）IRG、LQRG、ISWR型熱水泵是結構SGR型泵和IR型泵之優點組合設計，可完全代替IR型熱水循環泵的使用，并可減少因使用IR型熱水循環泵時需通冷卻水所帶來的不便，是采用空氣冷卻方式，加長水泵與電機間的距離，保護電機與軸承而達到冷卻效果。適用于暖房、鍋爐高溫及飯店、浴室、賓館生活取暖等，介質溫度≤120℃。GRG型使用濕度≤240℃。
　?。ㄈ㊣HG、LQHG、ISWH型泵參照IH化工離心泵標準設計而成的節能產品，并完全代替IH型化工泵、F型化工泵使用。易燃易爆性化工介質采用防爆電機，泵代號為IHGB?？蛇m用于輕紡、石油、化工、醫藥、衛生、食品、煉油等工業輸送化學腐蝕性液體，介質溫度≤100℃。
　?。ㄋ模℡G、LQYG、GRG、ISWG型管道，設計制造符合美國石油學會API610《一般煉廠用離心泵標準》和GB3215-82《煉廠化工及石油化工流程用離心泵通用技術條件》的有關規定。選用防爆電機等級為dHBT4的EX型，可直接安裝在輸油管道上，可室外工作，減少機房建筑投資。適用于輸送汽油、煤油、柴油、航空油等油類。介質溫度≤120℃-280℃以下

。

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

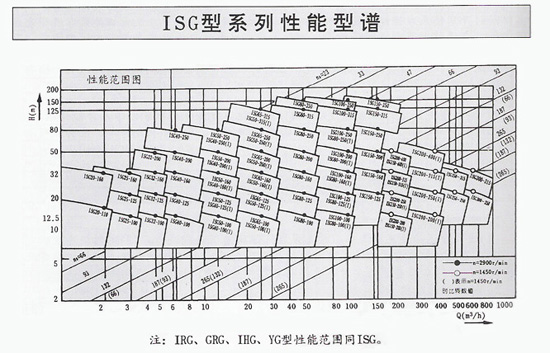

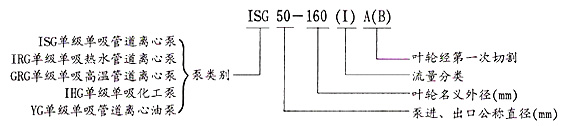

更多參數【性能參數】

泵型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
泵型號	(m³/h)	(l/s)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
15-80	1.5	0.42	8	34	2800	0.18	2.3
20-110	2.5	0.69	15	34	2800	0.37	2.3
20-160	2.5	0.69	32	25	2900	0.75	2.3
25-110	4	1.11	15	42	2900	0.55	2.3
25-125	4	1.11	20	36	2900	0.75	2.3
25-125A	3.6	1.0	16	35	2900	0.55	2.3
25-160	4	1.11	32	32	2900	1.5	2.3
25-160A	3.7	1.03	28	31	2900	1.1	2.3
32-125	5	1.39	20	44	2900	0.75	2.3
32-125A	4.5	1.25	16	43	2900	0.5	2.3
40-100	6.3	1.75	12.5	54	2900	0.55	2.3
40-100A	5.6	1.56	10	52	2900	0.37	2.3
40-125	6.3	1.75	20	46	2900	1.1	2.3
40-125A	5.6	1.56	16	45	2900	0.75	2.3
40-160	6.3	1.75	32	40	2900	2.2	2.3
40-160A	5.9	1.64	28	39	2900	1.5	2.3
40-160B	5.5	1.53	24	38	2900	1.1	2.3
40-200	6.3	1.75	50	33	2900	4.0	2.3
40-200A	5.9	1.64	44	31	2900	3.0	2.3
40-200B	5.3	1.47	36	29	2900	2.2	2.3
40-250	6.3	1.75	80	28	2900	7.5	2.3
40-250A	5.9	1.64	70	28	2900	5.5	2.3
40-250B	5.5	1.53	60	27	2900	4.0	2.3
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3
40-100(I)A	11	3.05	10	60	2900	0.75	2.3
40-125(I)	12.5	3.47	20	58	2900	1.5	2.3
40-125(I)A	11	3.05	16	57	2900	1.1	2.3
40-160(I)	12.5	3.47	32	52	2900	3.0	2.3
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3
40-160(I)B	10.4	2.89	22	50	2900	1.5	2.3
40-200(I)	12.5	3.47	50	46	2800	5.5	2.3
40-200(I)A	11.7	3.25	44	45	2900	4.0	2.3
40-200(I)B	10.6	2.94	36	44	2900	3	2.3
40-250(I)	12.5	3.47	80	38	2900	11	2.3
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3
40-250(I)B	10.8	3.0	60	37	2900	7.5	2.3
40-250(I)C	10.0	2.78	52	36	2900	5.5	2.3
50-100	12.5	3.47	12.5	62	2900	1.1	2.3
50-100A	11	3.05	10	60	2900	0.75	2.3
50-125	12.5	3.47	20	58	2900	1.5	2.3
50-125A	11	3.05	16	57	2900	1.1	2.3
50-160	12.5	3.47	32	52	2900	3.0	2.3
50-160A	11.7	3.25	28	51	2900	2.2	2.3
50-160B	10.4	2.89	22	50	2900	1.5	2.3
50-200	12.5	3.47	50	46	2900	5.5	2.3
50-200A	11.7	3.25	44	45	2900	4.0	2.3
50-200B	10.6	2.94	36	44	2900	3	2.3
50-250	12.5	3.47	80	38	2900	11	2.3
50-250A	11.6	3.22	70	38	2900	7.5	2.3
50-250B	10.8	3.0	60	37	2900	7.5	2.3
50-250C	10.0	2.78	52	36	2900	5.5	2.3
50-100(I)	25	6.94	12.5	69	2900	1.5	2.5
50-100(I)A	22.3	6.19	10	67	2900	1.1	2.5
50-125(I)	25	6.94	20	68	2900	3.0	2.5
50-125(I)A	22.3	6.19	16	66	2900	2.2	2.5
50-160(I)	25	6.94	32	63	2900	4.0	2.5
50-160(I)A	23.4	6.5	28	62	2900	4.0	2.5
50-160(I)B	21.6	6.0	24	58	2900	3.0	2.5
50-200(I)	25	6.94	50	58	2900	7.5	2.5
50-200(I)A	23.5	6.53	44	57	2900	7.5	2.5
50-200(I)B	21.8	6.06	38	55	2900	5.5	2.5
50-250(I)	25	6.94	80	50	2900	15	2.5
50-250(I)A	23.4	6.5	70	50	2900	11	2.5
50-250(I)B	21.6	6.0	60	49	2900	11	2.5
50-315(I)	25	6.94	125	40	2900	30	2.5
50-315(I)A	23.7	6.58	113	40	2900	22	2.5
50-315(I)B	22.5	6.25	101	39	2900	18.5	2.5
50-315(I)C	20.6	5.72	85	38	2900	15	2.5

泵型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
泵型號	(m³/h)	(l/s)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
65-100	25	6.94	12.5	69	2900	1.5	2.5
65-100A	22.3	6.19	10	67	2900	1.1	2.5
65-125	25	6.94	20	68	2900	3.0	2.5
65-125A	22.3	6.19	16	66	2900	2.2	2.5
65-160	25	6.94	32	63	2900	4.0	2.5
65-160A	23.4	6.5	28	62	2900	4.0	2.5
65-160B	21.6	6.0	24	58	2900	3.0	2.5
65-200	25	6.94	50	58	2900	7.5	2.5
65-200A	23.5	6.53	44	57	2900	7.5	2.5
65-200B	21.8	6.06	38	55	2900	5.5	2.5
65-250	25	6.94	80	50	2900	15	2.5
65-250A	23.4	6.5	70	50	2900	11	2.5
65-250B	21.6	6.0	60	49	2900	11	2.5
65-315	25	6.94	125	40	2900	30	2.5
65-315A	23.7	6.58	113	40	2900	22	2.5
65-315B	22.5	6.25	101	39	2900	18.5	2.5
65-315C	20.6	5.72	85	38	2900	15	2.5
65-100(I)	50	13.9	12.5	73	2900	3.0	3.0
65-100(I)A	44.7	12.4	10	72	2900	2.2	3.0
65-125(I)	50	13.9	20	72.5	2900	5.5	3.0
65-125(I)A	45	12.5	16	71	2900	4.0	3.0
65-160(I)	50	13.9	32	71	2900	7.5	3.0
65-160(I)A	46.7	13.0	28	70	2900	7.5	3.0
65-160(I)B	43.3	12.0	24	69	2900	5.5	3.0
65-200(I)	50	13.9	50	67	2900	15	3.0
65-200(I)A	47	13.1	44	66	2900	11	3.0
65-200(I)B	43.5	12.1	38	65	2900	7.5	3.0
65-250(I)	50	13.9	80	59	2900	22	3.0
65-250(I)A	46.7	13.0	70	59	2900	18.5	3.0
65-250(I)B	43.3	12.0	60	58	2900	15	3.0
65-315(I)	50	13.9	125	54	2900	37	3.0
65-315(I)A	46.5	12.9	110	54	2900	30	3.0
65-315(I)B	44.5	12.4	100	53	2900	30	3.0
65-315(I)C	41	11.4	85	51	2900	22	3.0
80-100	50	13.9	12.5	73	2900	3.0	3.0
80-100A	44.7	12.5	10	72	2900	2.2	3.0
80-125	50	13.9	20	72.5	2900	5.5	3.0
80-125A	45	12.5	16	71	2900	4.0	3.0
80-160	50	13.9	32	71	2900	7.5	3.0
80-160A	46.7	13.0	28	70	2900	7.5	3.0
80-160B	43.3	12.0	24	69	2900	5.5	3.0
80-200	50	13.9	50	67	2900	15	3.0
80-200A	47	13.1	44	66	2900	11	3.0
80-200B	43.5	12.1	38	65	2900	7.5	3.0
80-250	50	13.9	80	59	2900	22	3.0
80-250A	46.7	13.0	70	59	2900	18.5	3.0
80-250B	43.3	12.0	60	58	2900	15	3.0
80-315	50	13.9	125	54	2900	37	3.0
80-315A	46.5	12.9	110	54	2900	30	3.0
80-315B	44.5	12.4	100	53	2900	30	3.0
80-315C	41	11.4	85	51	2900	22	3.0
80-100(I)	100	27.8	12.5	76	2900	5.5	4.5
80-100(I)A	89	24.7	10	74	2900	4.0	4.5
80-125(I)	100	27.8	20	76	2900	11	4.5
80-125(I)A	89	24.7	16	74	2900	7.5	4.5
80-160(I)	100	27.8	32	76	2900	15	4.5
80-160(I)A	93.5	26.0	28	74	2900	11	4.5
80-160(I)B	86.6	24.1	24	72	2900	11	4.5
80-200(I)	100	27.8	50	74	2900	22	4.0
80-200(I)A	93.5	26.0	44	73	2900	18.5	4.0
80-200(I)B	87	24.2	38	71	2900	15	4.0
80-250(I)	100	27.8	80	69	2900	37	4.0
80-250(I)A	93.5	26.0	70	68	2900	30	4.0
80-250(I)B	87	24.2	60	66	2900	30	4.0
80-315(I)	100	27.8	125	66	2900	75	4.0
80-315(I)A	95	26.4	113	66	2900	55	4.0
80-315(I)B	90	25	101	65	2900	45	4.0
80-315(I)C	82	22.8	85	63	2900	37	4.0

泵型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
泵型號	(m³/h)	(l/s)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
200-200	200	55.6	12.5	78	1450	15	3.0
200-200A	179	49.7	10	76	1450	11	3.0
200-250	200	55.6	20	79	1450	18.5	3.0
200-250A	184.4	51.2	17	78	1450	15	3.0
200-250B	167	46.4	14	76	1450	11	3.0
200-315	200	55.6	32	78	1450	30	3.5
200-315A	189	51.9	28	77	1450	22	3.5
200-315B	173	48.1	24	76	1450	18.5	3.5
200-400	200	55.6	50	75	1450	45	3.5
200-400A	187	51.9	44	74	1450	37	3.5
200-400B	174	48.6	38	73	1450	30	3.5
200-400C	160	44.4	32	71	1450	22	3.5
200-200(I)	400	111.1	12.5	80	1450	22	4.0
200-200(I)A	358	99.4	10	73	1450	18.5	4.0
200-250(I)	400	111.1	20	80	1450	30	4.0
200-250(I)A	358	99.4	16	78	1450	22	4.0
200-250(I)B	322	89.4	13	75	1450	18.5	4.0
200-315(I)	400	111.4	32	80	1450	55	4.0
200-315(I)A	374	103.9	28	79	1450	45	4.0
200-315(I)B	346	96.1	24	78	1450	37	4.0
200-400(I)	400	111.4	50	81	1450	75	4.0
200-400(I)A	374	103.9	44	80	1450	75	4.0
200-400(I)B	346	96.1	38	78	1450	55	5.0
200-400(I)C	320	88.9	32	76	1450	45	5.0
300-235	720	200	18	81	970	55	5.0
300-235A	607	182.5	15	79	970	45	5.0
300-235B	600	167.0	12.5	77	970	37	5.0
300-300	720	200	28	81	970	75	5.0
300-300A	666	185	24	80	970	75	5.0
300-300B	623	173.1	21	79	970	55	5.0
300-380	720	200	44	84	970	132	5.0
300-380A	666	185	38	80	970	110	5.0
300-380B	614	170.6	32	78	970	90	5.0
300-235(I)	1080	300	40	82	1450	160	5.5
300-235(I)A	965	268.1	32	80	1450	132	5.5
300-250	720	200	20	83	1450	55	6.0
300-250A	600	166	17	81	1450	45	6.0
300-300	720	200	28	82	1480	75	5.0
300-300A	600	166	24	80	1480	75	5.0
300-300B	540	150	21	78	1480	55	5.0
300-315	720	200	32	84	1480	90	4.5
300-315A	650	180	28	80	1480	75	4.5
300-315B	580	161	24	78	1480	55	4.5
300-380	720	200	44	84	970	132.0	5.0
300-380A	666	185	38	80	970	110.0	5.0
300-380B	614	170.6	32	78	970	90.0	5.0
300-390	720	200	18	81	980	55	5.0
300-390A	600	167	15	79	980	45	5.0
300-390B	540	150	12.5	77	980	37	5.0
300-400	600	166	50	78	1480	110	5.0
300-480	720	200	28	81	980	75	5.0
300-480A	600	166	24	80	980	75	5.0
300-480B	540	150	21	79	980	55	5.0
350-235	800	222	12.5	83	1480	37	4.5
350-300	800	222	20	82	1480	55	4.5
350-315	800	222	32	84	1480	90	4.5
350-400	800	222	50	83	1480	160	4.5
400-300	1080	300	20	78	1480	90	6.0
400-315	1080	300	32	76	1480	132	6.0
500-300	1200	333	20	80	1480	110	6.0
500-315	1200	222	32	78	1480	160	6.0

泵型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
泵型號	(m³/h)	(l/s)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
100-100	100	27.8	12.5	76	2900	5.5	4.5
100-100A	89	47	10	74	2900	4.0	4.5
100-125	100	27.8	20	76	2900	11	4.5
100-125A	89	24.7	16	74	2900	7.5	4.5
100-160	100	27.8	32	76	2900	15	4.5
100-160A	93.5	26.0	28	74	2900	11	4.5
100-160B	86.5	24.1	24	72	2900	11	4.5
100-200	100	27.8	50	74	2900	22	4.0
100-200A	93.5	26.0	44	73	2900	18.5	4.0
100-200B	87	24.2	38	71	2900	15	4.0
100-250	100	27.8	80	69	2900	37	4.0
100-250A	93.5	26.0	70	68	2900	30	4.0
100-250B	87	24.2	60	66	2900	30	4.0
100-315	100	27.8	125	66	2900	75	4.0
100-315A	95	26.4	113	66	2900	55	4.0
100-315B	90	25.0	101	65	2900	45	4.0
100-315C	82	22.8	85	63	2900	37	4.0
125-100	160	44.4	12.5	82	2900	11	4.0
125-100A	143	39.7	10	77	2900	7.5	4.0
125-125	160	44.4	20	80	2900	15	4.0
125-125A	143	39.7	16	77	2900	11	4.0
125-160	160	44.4	32	78	2900	22	4.0
125-160A	150	41.7	28	76	2900	18.5	4.0
125-160B	138	38.3	24	73	2900	15	4.0
125-200	160	44.4	50	77	2900	37	5.5
125-200A	150	41.7	44	76	2900	30	5.5
125-200B	138	38.3	37.5	75	2900	30	5.5
125-250	160	44.4	80	75	2900	55	5.0
125-250A	150	41.7	70	74	2900	45	5.0
125-250B	138	38.3	60	73	2900	37	5.0
125-315	160	44.7	125	70	2900	90	5.0
125-315A	150	41.7	110	70	2900	75	5.0
125-315B	143	39.7	100	69	2900	75	5.0
125-315C	134	37.2	88	67	2900	55	5.0
150-200	200	55.6	12.5	78	1450	15	3.0
150-200A	176	49.7	10	76	1450	11	3.0
150-250	200	55.6	20	79	1450	18.5	3.0
150-250A	184.4	51.2	17	78	1450	15	3.0
150-250B	167	46.4	14	76	1450	11	3.0
150-315	200	55.6	32	78	1450	30	3.5
150-315A	187	51.9	28	77	1450	22	3.5
150-315B	173	48.1	24	76	1450	18.5	3.5
150-400	200	55.6	50	75	1450	45	3.5
150-400A	187	51.9	44	74	1450	37	3.5
150-400B	174	48.3	38	73	1450	30	3.5
150-400V	160	44.4	32	71	1450	22	3.5
150-250(I)	200	55.6	80	76	2900	75	4.5
150-250(I)A	187	51.9	70	75	2900	55	4.5
150-250(I)B	173	48.1	60	74	2900	45	4.5
150-315(I)	200	55.6	125	73	2900	111	4.5
150-315(I)A	187	51.9	110	72	2900	90	4.5
150-315(I)B	173	48.1	95	70	2900	75	4.
