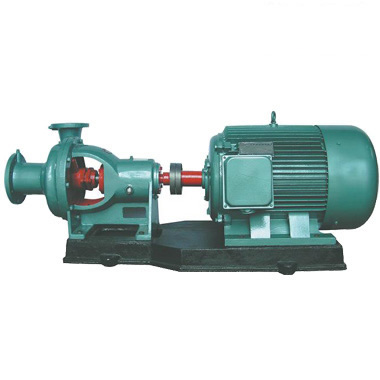

N型臥式冷凝泵

水泵介紹：

N型臥式冷凝泵是輸送凝結水的型產品,供輸送溫度低于120℃的冷凝水或物理，化學性質類似清水的液體，NB、NBA、NBA型泵供抽送溫度不超過80℃的冷凝器中的凝結水和750-3000千瓦汽輪發電機組抽送凝結水及其它類似場合之用

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：m3/h，揚程H：m；

水泵材質：；

常見型號：4N6；

進口口徑：mm，出口口徑：mm；

工作壓力：MPa，工作溫度：℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

【工作原理】

● N型臥式冷凝泵用途特點：

N型凝結水泵比一般水泵有較好的汽蝕性能之特點。主要供火力發電廠汽輪發電機組配套抽送冷凝器的凝結水之用。亦可用在介質與凝結水相似的其它地方。

● N型臥式冷凝泵使用范圍：

輸送液體溫度在80℃以下（如改用帶有冷卻結構的冷卻室可輸送液體溫度150℃以下）；

揚程范圍：32米—150米；流量范圍：5立方米/時—120立方米/時。

● N型臥式冷凝泵型號意義：

100NB-45

100-泵吸入口徑（毫米）

NB-凝結水泵

45-設計點揚程

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

型號

流量Q

總揚程

(米)

轉數

（轉/分）

功率N（千瓦）

效率

汽蝕余量（NPSH）

（米）

米3/時

升/秒

軸功率

電動機功率

100NB-45

14.4

24.0

31.0

4.00

6.67

8.62

2900

4.7

5.7

6.3

7.5

0.61

0.81

0.88

100NB-45A

3.61

6.11

2900

3.8

4.3

4.7

5.5

0.61

0.71

0.81

100NB-60

21.6

50.4

2930

9.26

11.75

13.97

0.7

0.8

1.0

100NB-60A

8.33

11.1

13.9

2930

6.67

7.5

8.85

49.0

55.5

58.5

0.9

1.0

1.1

3N6

16.5

4.8

6.1

8.3

2930

6.65

7.40

8.80

0.75

0.85

1.05

3N6×2

7.22

9.45

131

128

123

2950

15.29

17.43

19.98

0.80

0.95

1.15

4N6

8.33

11.1

13.9

2950

11.46

13.15

14.45

18.5

（22）

47.0

53.0

57.0

0.85

0.95

1.00

4N6A

8.33

11.1

13.9

2930

6.67

7.5

8.85

49.0

55.5

58.5

0.9

1.0

1.1

4N5×2

8.33

12.5

13.9

110

105

101

2950

19.2

23.8

24.1

0.95

1.10

1.20

4N6×2

8.33

11.1

13.9

130

125

120

2950

22.6

25.2

27.3

0.95

1.05

1.20

6N6

115

11.1

26.4

2950

23.3

29.5

34.5

0.80

0.90

1.05

1.20

6N6A

100

22.2

27.8

2950

16.3

19.1

22.8

26.1

0.80

0.90

1.05

1.20

更多案例【工程案例】

15噸中頻爐配備循環冷卻泵改造升級

生產情況：輸送液體：循環冷卻水

客戶情況：浙江遂昌萬豐特鋼制品有限公司

大唐湖南華銀金竹山發電廠

生產情況：輸送液體：循環冷卻水

客戶情況：大唐湖南華銀金竹山發電廠
