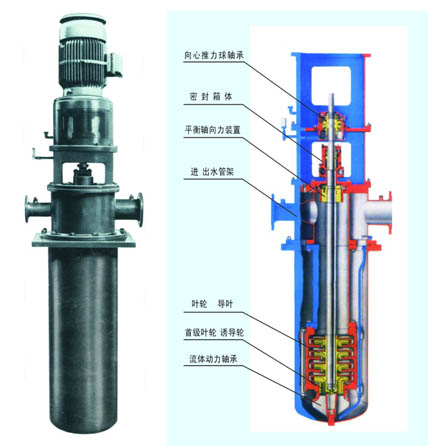

LDTN型立式多級筒袋式凝結泵結構形式：

LDTN型新一代立式多級筒袋式凝結水泵為立式外筒形，有三種結構形式：

      （1） A型-初段雙吸導葉式多級離心冷凝泵

      （2） B型-初段雙吸螺旋形導葉式多級離心冷凝泵

      （3） C型-初段雙吸螺旋形斜流式多級冷凝泵

            從傳動方向看，泵為逆時針?lè)较蛐D(zhuǎn)。

LDTN型立式多級筒袋式凝結泵性能范圍：

               流  量   7～405m3/h

               揚  程   35～240m

               吸入口徑  80-350mm

               功 率     3.0-300Kw

               電 壓      380V

LDTN型立式多級筒袋式凝結泵型號說明

     例：200LDTN-125×5

     含義： 5……泵級數

                       125……排出口徑（毫米）

                         N……凝結水泵

                         T……簡袋型

                         D……多級

                         L……立式

                         200……吸入口徑（毫米）

LDTN型立式多級筒袋式凝結泵適用于輸送火（核）電廠凝汽器中凝結水，也可用于NPSH或安裝基面受限制的化工流程中輸送物理化學性能類似水的地方。水溫不超過180℃。
