■ISG型節能立式單級管道離心泵適用范圍：
1、ISG型節能管道離心泵供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套，使用溫度80℃以下。
2、IRG型節能立式熱水循環泵，適用于能源、冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市采暖系統循環用泵，使用溫度120℃以下。
3、IHG型節能立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度為-20℃-120℃。
4、YG立式節能管道油泵，供輸送汽油、煤油、柴油等石油產品或易燃、易爆液體，被輸送介質溫度為-20℃-120℃。
5、ISG型節能管道離心泵適用于環境噪聲要求很低的場合及空調循環等。
■ISG型節能立式單級管道離心泵產品特點：
1、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小。
2、安裝方便，進出口徑相同并在同一中心線上，無需改變管路。
3、泵運行平穩、噪音低、組件同心度高。
4、密封可靠、無泄漏。軸封采用硬質合金及碳化硅等耐磨材質機械密封。
5、維修方便，無需拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行檢修維護。
6、其獨特結構，完美設計，不僅縮小泵房面積，改善了空間，而且大大節省基建投資。
■ISG型節能立式單級管道離心泵型號意義：
ISG100-160 (I) A（B）
ISG – 單級單吸立式管道離心泵
IRG – 單級單吸立式熱水管道離心泵
IHG – 單級單吸立式管道化工離心泵
YG – 單級單吸立式管道油泵
ISGD – 單級單吸低轉速立式管道離心泵
100 – 泵進出口直徑
160 – 葉輪名義直徑
I – 流量分類
A – 葉輪經第一次切割
B – 葉輪經第二次切割
■ISG型節能立式單級管道離心泵技術參數：
流量：1.5-1200m3/h；
揚程：5-150m；
轉速：980-2900r/min；
口徑：φ15-φ500；
溫度范圍：-20℃-+120℃；
工作壓力：≤1.6Mpa。■ISG型立式單級管道離心泵使用條件： 1、吸入壓力≤1． 0MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。 ■ISG型立式單級管道離心泵主要用途： 1. ISG節能立式管道離心泵，適用于輸送易燃性化工液體。
7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型節能立式低速離心泵離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。
5. YG型節能管道油泵離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
2. IRG型節能立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度120℃以下。
3. GRG型節能立式高溫離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度240℃以下。
4. IHG型節能立式不銹鋼管道，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。
6. IHGB型節能立式不銹鋼防爆型化工，適用于環境噪聲要求很低的場合及空調循環等。{aspcms:page}■ISG型立式單級管道離心泵結構圖：ISG立式管道泵結構圖 .bmp) | 1 | 取壓塞 | ISG型結構說明：1.泵與電機同端蓋，軸向尺寸縮短，結構簡單。2.泵體上設有取壓孔和放水孔。3.泵體上設有排氣閥，工作前能拐車放泵內空氣。4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。 |
| 2 | 排氣閥 |
| 3 | 葉輪 |
| 4 | 機械密封 |
| 5 | 擋水圈 |
| 6 | 電機 |
| 7 | 軸 |
| 8 | 聯體座 |
| 9 | 葉輪螺母 |
| 10 | 泵體 |
| 11 | 放水閥 |
IRG立式熱水管道泵結構圖 .bmp) | 1 | 取壓塞 | IRG型結構說明：1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。3.可根據用戶要求隔熱蓋內安裝風冷裝置。 |
| 2 | 排氣閥 |
| 3 | 葉輪 |
| 4 | 機械密封 |
| 5 | 軸承 |
| 6 | 電機 |
| 7 | 聯體座 |
| 8 | 擋水圈 |
| 9 | 葉輪螺母 |
| 10 | 泵體 |
| 11 | 放水閥 |

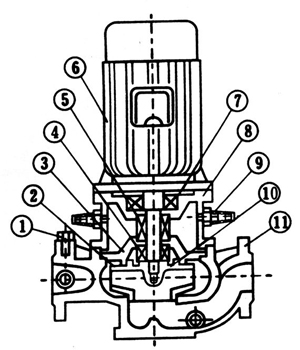

GRG高溫型立式管道泵結構 .bmp) | 1 | 排氣閥 | GRG型結構說明：1.泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。 |

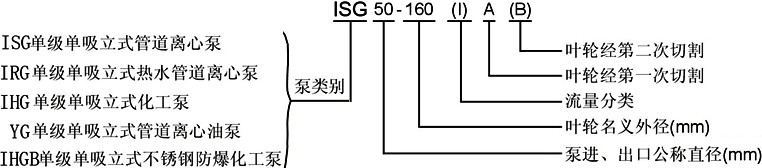

■ISG型節能管道離心泵型號意義 .bmp)
■ISG型節能立式單級管道離心泵產品特點： 1、ISG型單級單吸立式管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、ISG型單級單吸立式管道離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、ISG型單級單吸立式管道離心泵可根據管路布置的要求采用泵的豎式和橫式安裝。
■ ISG型節能立式單級管道離心泵安裝方式：
{aspcms:page}

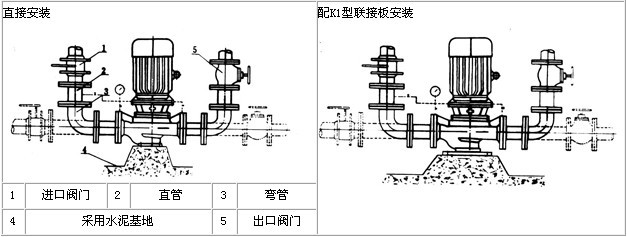

一、剛性連接：
一、柔性連接：
■ISG型立式單級管道離心泵管道連接方式：
■ISG型節能立式單級管道離心泵運行中的維護與機械密封維護：
一、運行中的維護：
1、進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
2、立式離心泵應定時檢查電機電流值，不得超過電機額定電流。
3、進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可史換易損零件及軸承，機組大修期一般為一年。
4、運行過程中應有專人管理維護，以免發生意外。
5、每運行500個小時應對軸承進行加油。電機功率大于11KW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。
二、機械密封維護：
1、泵使用時機械密封潤滑應清潔無固體顆粒。
2、立式離心泵使用時嚴禁機械密封在干磨情況下工作。
3、泵起動前應先盤動泵(電機)幾圈，以免突然起動造成石墨壞斷裂損壞。
4、密封泄漏量允差3滴/分。否則應檢查。

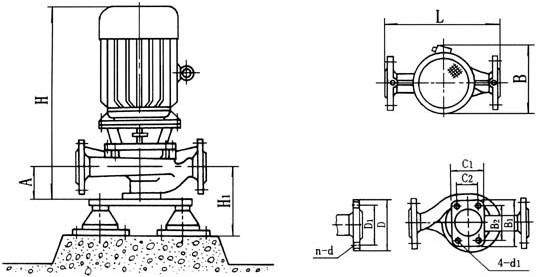

■ISG型立式單級管道離心泵外形安裝尺寸：
單級單吸管道泵的使用
一.進出口閥門未打開，進出管路阻塞，葉輪流道阻塞，方法：檢查閥門，去除阻物。
二. 電機運行方向不對，電機缺相轉速很慢，調整電機方向，堅固電機接線
三吸入管漏氣擰緊各密封面，排除空氣
四沒有灌滿液體，泵腔內有空氣打開泵上蓋或打開排氣閥，排盡空氣
五進口供水不足吸程過高底閥漏氣停機檢查，調整（并網自來水管和吸程使用易出現此現象）
六管路阻力過大熱水管道泵選型不當減少管路彎道，重新選泵。
