DL型立式多級離心泵

水泵介紹：

DL,DLR型立式多級泵系立式單吸多級分段式離心泵，供輸送清水及物理、化學性質類似于水的其它液體之用,DL型立式多級泵輸送介質的溫度為0～80℃，DLR型立式多級泵輸送介質的溫度為0--120℃。

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：m3/h，揚程H：m；

水泵材質：；

常見型號：150DL-25×4；

進口口徑：mm，出口口徑：mm；

工作壓力：MPa，工作溫度：℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

【工作原理】

DL,DLR型多級泵為立式安裝，具有結構緊湊，噪音低，占地面積小等特點，主要用于城鎮高層建筑供水及集中供熱系統、消防系統、空調系統、工礦企業供水系統等。

DL立式單吸多級離心泵性能范圍：流量0：4.9-126m3/h
揚程H：21--217m

DL立式單吸多級離心泵結構：DL,DLR型多級泵為立式結構，其吸入口位于進水段上(泵的下部)，吐出口位于出水段上(泵的上部)，均是水平方向布置?？筛鶕?jù)使用揚程的需要增減水泵的級數，根據安裝使用條件不同，泵出水段可旋轉90°、180°、270°等角度，以調整吐出口的安裝方位。DL系列立式單吸多級離心泵的軸向力由平衡鼓平衡，軸封為軟填料密封或機械密封。

DL系列節能立式單吸多級離心泵過流部件材質：泵進出水段、中段、導葉、葉輪等為鑄鐵，主軸為45#鋼。由于是廠家直銷，DL系列節能立式單吸多級離心泵價格優勢明顯，歡迎廣大立式多級離心泵客戶來電咨詢訂購，用戶如對材料有特殊要求，可與本廠協商解決。

DL系列立式單吸多級離心泵型號意義：例：65DL(DLR)16x5

　 65一泵進水口直徑

　　DL—立式多級高離心泵

　　DLR--立式多級熱水離心泵

　　16---水泵單級揚程

　　5一水泵級數、總揚程為16x5=80

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

40DL型性能參數

級數	流量 Q m3/h	揚程H		轉速 n r/min	功率N(KW)		效率 η (%)	吸程 Hs (m)	必須汽蝕余量 (NPSH)r (m)
級數	流量 Q m3/h	L/S	(m)	轉速 n r/min	軸功率	電機功率	效率 η (%)	吸程 Hs (m)	必須汽蝕余量 (NPSH)r (m)
2	9.0 12.6 16.2	2.5 3.5 4.5	26.6 24.4 21.2	1450	1.30 1.55 1.80	3	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
2	4.9 6.2 7.4	1.36 1.72 2.06	24.8 23.6 21.6		0.83 0.92 1.03	1.5	37 40 39	7	3.19
3	4.9 6.2 7.4	1.36 1.72 2.06	37.2 35.4 32.4		1.25 1.38 1.55	2.2	37 40 39	7	3.19
4	4.9 6.2 7.4	1.36 1.72 2.06	49.6 47.2 43.2		1.67 1.84 2.07	3	37 40 39	7	3.19
5	4.9 6.2 7.4	1.36 1.72 2.06	62 53 54		2.08 2.30 2.58	4	37 40 39	7	3.19
6	4.9 6.2 7.4	1.36 1.72 2.06	74.4 70.8 64.8		2.50 2.76 3.10	4	37 40 39	7	3.19
7	4.9 6.2 7.4	1.36 1.72 2.06	86.8 82.6 75.2		2.91 3.22 3.62	5.5	37 40 39	7	3.19
8	4.9 6.2 7.4	1.36 1.72 2.06	99.2 94.4 86.4		3.33 3.68 4.14	5.5	37 40 39	7	3.19
9	4.9 6.2 7.4	1.36 1.72 2.06	111.6 106.2 97.6		3.75 4.14 4.65	7.5	37 40 39	7	3.19
10	4.9 6.2 7.4	1.36 1.72 2.06	124 118 108		4.16 4.60 5.17	7.5	37 40 39	7	3.19
11	4.9 6.2 7.4	1.36 1.72 2.06	136.4 129.8 118.8		4.58 5.06 5.69	7.5	37 40 39	7	3.19
12	4.9 6.2 7.4	1.36 1.72 2.06	148.8 141.6 129.6		5.00 5.52 6.20	11	37 40 39	7	3.19

50DL型性能表

級數	流量 Q m3/h	揚程H		轉速 n r/min	功率N(KW)		效率 η (%)	吸程 Hs (m)	必須汽蝕余量 (NPSH)r (m)
級數	流量 Q m3/h	L/S	(m)	轉速 n r/min	軸功率	電機功率	效率 η (%)	吸程 Hs (m)	必須汽蝕余量 (NPSH)r (m)
2	9.0 12.6 16.2	2.5 3.5 4.5	26.6 24.4 21.2	1450	1.30 1.55 1.80	3	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
3	9.0 12.6 16.2	2.5 3.5 4.5	39.9 36.6 31.8		1.96 2.33 2.70	3	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
4	9.0 12.6 16.2	2.5 3.5 4.5	53.2 48.8 42.4		2.61 3.10 3.60	4	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
5	9.0 12.6 16.2	2.5 3.5 4.5	66.5 61 53		2.26 3.88 4.50	5.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
6	9.0 12.6 16.2	2.5 3.5 4.5	79.8 73.2 63.6		3.91 4.65 5.39	5.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
7	9.0 12.6 16.2	2.5 3.5 4.5	93.1 85.4 74.2		4.56 5.43 6.30	7.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
8	9.0 12.6 16.2	2.5 3.5 4.5	106.4 97.6 84.8		5.22 6.20 7.20	7.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
9	9.0 12.6 16.2	2.5 3.5 4.5	119.7 109.8 95.4		5.87 6.98 8.10	11	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
10	9.0 12.6 16.2	2.5 3.5 4.5	133 122 106		6.72 12.66 13.8	11	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16

65DL型性能表

級數	流量 Q m3/h	揚程H		轉速 n r/min	功率N(KW)		效率 η (%)	吸程 Hs (m)	必須汽蝕余量 (NPSH)r (m)
級數	流量 Q m3/h	L/S	(m)	轉速 n r/min	軸功率	電機功率	效率 η (%)	吸程 Hs (m)	必須汽蝕余量 (NPSH)r (m)
2	18 30 35	5 8.33 9.72	37 32 29	1450	3.24 4.22 4.6	5.5	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
3	18 30 35	5 8.33 9.72	55.5 48 43.5		4.86 6.33 6.9	7.5	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
4	18 30 35	5 8.33 9.72	74 64 58		6.48 8.44 9.2	11	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
5	18 30 35	5 8.33 9.72	92.5 80 72.5		8.1 10.55 11.5	15	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
6	18 30 35	5 8.33 9.72	111 96 87		6.72 12.66 13.8	15	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
7	18 30 35	5 8.33 9.72	129.5 112 101.5		11.34 14.77 16.1	18.5	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
8	18 30 35	5 8.33 9.72	148 128 116		12.96 16.88 18.4	22	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
9	18 30 35	5 8.33 9.72	166.5 144 130.5		14.58 18.99 20.7	22	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
10	18 30 35	5 8.33 9.72	185 160 145		16.2 21.1 23	30	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量	葉輪名義直徑	泵口徑		泵重
	Q	H	n	Pa	功率	型號	η	必需汽蝕余量	葉輪名義直徑	進口	出口
	m³/h	m	r/min	kW	kW	型號	%	m	mm	mm	mm
80DL-30×4	26 43 48	136 120 111	2980	16 20.1 21.2	30	Y200L1-2B5	60 70 69	2.9 4.1 4.9	162	80	80	214
80DL-30×5	26 43 48	170 150 139	2980	20.1 25.2 26.5	30	Y200L1-2B5	60 70 69	2.9 4.1 4.9	162	80	80	238
80DL-30×6	26 43 48	204 180 167	2980	24.1 30.2 31.8	37	Y200L2-2B5	60 70 69	2.9 4.1 4.9	162	80	80	261
80DL-30×7	26 43 48	238 210 195	2980	28.1 35.2 37.1	45	Y225M-2B5	60 70 69	2.9 4.1 4.9	162	80	80	284
80DL-30×8	26 43 48	272 240 222	2980	32.1 40.2 42.4	55	Y250M-2B5	60 70 69	2.9 4.1 4.9	162	80	80	307
80DL-30×9	26 43 48	306 270 250	2980	36.1 45.3 47.7	55	Y250M-2B5	60 70 69	2.9 4.1 4.9	162	80	80	330
100DL-20×2	72 100 126	43.4 40 34	1480	13.1 15.1 16.7	22	Y180L-4V1	65 72 70	2.83 3.53 4.4	267	100	80	764
100DL-20×3	72 100 126	65.1 60 51	1480	19.6 22.7 25	30	Y200L-4V1	65 72 70	2.83 3.53 4.4	267	100	80	900
100DL-20×4	72 100 126	86.8 80 68	1480	26.2 30.3 33.3	37	Y225S-4V1	65 72 70	2.83 3.53 4.4	267	100	80	995
100DL-20×5	72 100 126	109 100 85	1480	32.9 37.9 41.7	45	Y225M-4V1	65 72 70	2.83 3.53 4.4	267	100	80	1079
100DL-20×6	72 100 126	130 120 102	1480	39.3 45.4 50	55	Y250M-4V1	65 72 70	2.83 3.53 4.4	267	100	80	1241
100DL-20×7	72 100 126	152 140 119	1480	45.9 53 58.4	75	Y280S-4V1	65 72 70	2.83 3.53 4.4	267	100	80	1443
100DL-20×8	72 100 126	174 160 136	1480	52.5 60.5 66.7	75	Y280S-4V1	65 72 70	2.83 3.53 4.4	267	100	80	1500
100DL-20×9	72 100 126	195 180 153	1480	58.8 68.1 75	90	Y280M-4V1	65 72 70	2.83 3.53 4.4	267	100	80	1600
100DL-20×10	72 100 126	217 200 170	1480	65.5 75.6 83.3	90	Y280M-4V1	65 72 70	2.83 3.53 4.4	267	100	80	1657
150DL-25×2	120 160 200	53 50 44	1480	24.1 28.7 32.8	37	Y225S-4V1	72 76 73	3.1 3.5 3.8	301	150	125	825
150DL-25×3	120 160 200	79.5 75 66	1480	36.1 43 49.2	55	Y250M-4V1	72 76 73	3.1 3.5 3.8	301	150	125	970
150DL-25×4	120 160 200	106 100 88	1480	48.1 57.3 65.7	75	Y280S-4V1	72 76 73	3.1 3.5 3.8	301	150	125	1110
150DL-25×5	120 160 200	133 125 110	1480	60.4 71.7 82.1	90	Y280M-4V1	72 76 73	3.1 3.5 3.8	301	150	125	1255
150DL-25×6	120 160 200	159 150 132	1480	72.2 86 98.5	110	Y315S-4V1	72 76 73	3.1 3.5 3.8	301	150	125	1410
150DL-25×7	120 160 200	186 175 154	1480	84.2 100 115	132	Y315M-4V1	72 76 73	3.1 3.5 3.8	301	150	125	1570
150DL-25×8	120 160 200	212 200 176	1480	96.2 115 132	132	Y315M-4V1	72 76 73	3.1 3.5 3.8	301	150	125	1720
150DL-25×9	120 160 200	239 225 198	1480	108 129 148	160	Y315L1-4V1	72 76 73	3.1 3.5 3.8	301	150	125	1880

更多案例【工程案例】

鵲山水庫3#泵站節能改造

生產情況：輸送液體：循環冷卻水

客戶情況：濟南清源水務有限責任公司

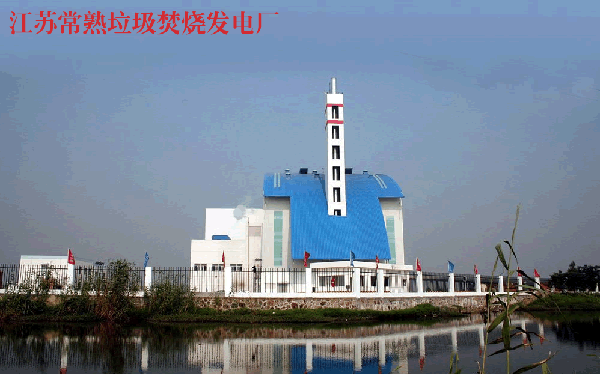

江蘇常熟發電垃圾發電廠
