DLR型立式單吸多級離心泵

水泵介紹：

DLR型泵系立式單吸多級分段式多級離心泵，供輸送不含固體顆粒的清水及物理性質類似于水的液體之用。主要用于高層建筑供水，也可應用于廠礦給排水、輸送液體的流量范圍為4.9～200m3／h，揚程范圍為22～239m，配套功率范圍為1.5～160KW，口徑范圍為φ40～φ150mm。本廠生產的DLR型系列泵質量可靠、性能穩定，歡迎各新老客戶選購。

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：m3/h，揚 程H：m；

水泵材質：；

常見型號：40DL-12×6；

進口口徑：mm，出口口徑：mm；

工作壓力：MPa，工作溫度：℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

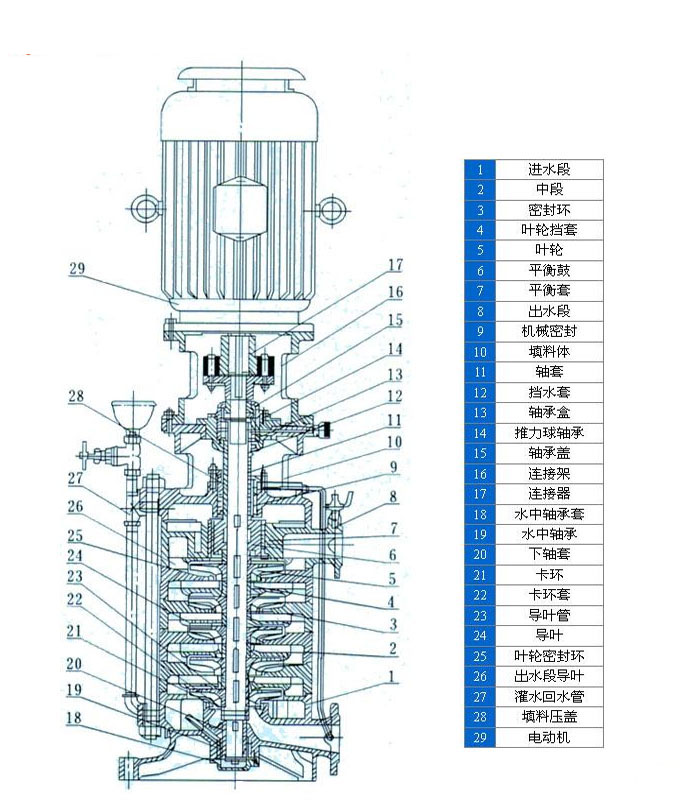

【工作原理】

【產品用途】

DLR型立式單吸多級離心泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80℃，DLR型介質使用溫度不超過l20℃。

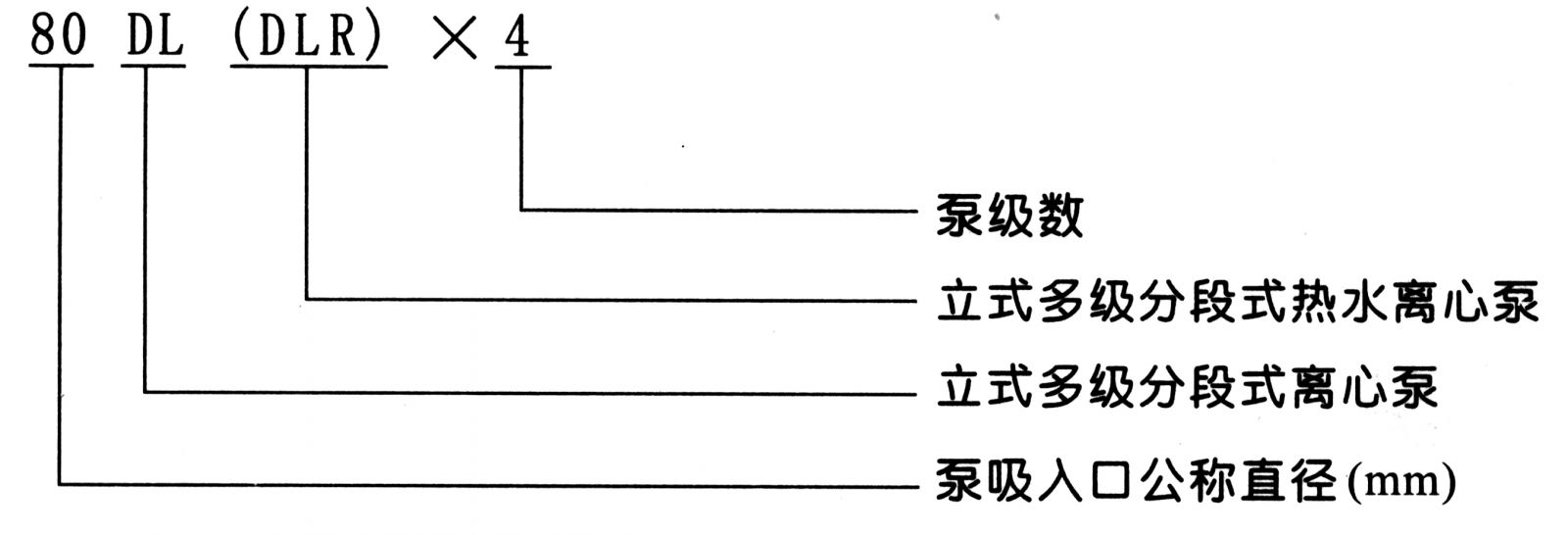

【型號意義】
例如：100DL100-20*5
　　　100-泵吸入口直徑
　　　DL-立式多級離心泵　　　100-設計流量(m3/h)
　　　20-單級揚程
　　　5-級數

技術參數：

流量：4.2-504m3/h；
揚程：24-240m；
功率：1.5-450kw；
轉速：1480r/min；
口徑：φ40-φ250；
溫度范圍：0-+90℃；
工作壓力：≤2.4Mpa。

【主要特點】

1．泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。

2．泵吸人口和吐出口均為水平方向，簡化了管路的連接。

3．可根據需要，吸人口和吐出口可安裝成同方向或90°、l80°、270°幾個不同方向以滿足不同的連接場合。

4．泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。

5．電機外加防雨罩，泵可置于戶外使用，取消泵房，節省建筑費用。

6．泵轉子具有較小的撓度，且所選用的為4極電機，因此運行平穩、振動小、噪聲低、使用壽命長。

適用范圍：

廣泛應用于高層建筑的消防、生活供水以及空調機組循環、冷卻水輸送。

產品特點：

1、水力模型先進：效率高，性能范圍廣。
2、結構新穎，運行可靠：取消了平衡鼓，其軸向力采用水力平衡，徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。
3、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
4、運行平穩，噪音低：采用低轉速電機，使泵運行平穩，噪音更低。
5、立式結構，占地面積小。

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

型號參數

型號	級 數	口徑 (mm)	流量 (m³/h)	揚程 (m)	功率 (KW)	轉速 (r/min)	汽蝕余量 (m)
40DL(DLR)6-12	2	40	6	24	1.5	1480	3.2
	3			36	2.2
	4			48	3
	5			60	4
	6			72	4
	7			84	5.5
	8			96	5.5
	9			108	7.5
	10			120	7.5
	11			132	7.5
	12			144	11
50DL(DLR)12.5-12.5	2	50	12.5	25	3	1480	2.2
	3			3.75	3
	4			50	4
	5			62.5	5.5
	6			75	7.5
	7			87.5	7.5
	8			100	7.5
	9			112.5	11
	10			125	11
65DL(DLR)30-15	2	65	30	30	5.5	1480	2.82
	3			45	7.5
	4			60	11
	5			75	15
	6			90	15
	7			105	18.5
	8			120	22
	9			135	22
	10			150	30
80DL(DLR)50-20	2	80	50	40	11	1480	2.2
	3			60	15
	4			80	22
	5			100	30
	6			120	3.
	7			140	37
	8			160	45
	9			180	45
	10			200	55
100DL(DLR)72-20	2	100	72	40	15	1480	2.8
	3			60	18.5
	4			80	30
	5			100	37
	6			120	37
	7			140	45
	8			160	55
	9			180	55
	10			200	75
100DL(DLR)100-20	2	100	100	40	18.5	1480	2.8
	3			60	30
	4			80	37
	5			100	45
	6			120	55
	7			140	75
	8			160	75
	9			180	90
	10			200	90
150DL(DLR)150-20	2	150	150	40	30	1480	2.8
	3			60	37
	4			80	45
	5			100	55
	6			120	75
	7			140	90
	8			160	90
	9			180	110
	10			200	132
150DL(DLR)165-20	2	150	160	50	37	1480	3.5
	3			75	55
	4			100	75
	5			125	90
	6			150	110
	7			175	132
	8			200	132
	9			225	160
	10			250	160
150DL(DLR)200-20	2	150	200	40	37	1480	3.5
	3			60	55
	4			80	73
	5			100	90
	6			120	110
	7			140	110
	8			160	132
200DL(DLR)300-20	2	200	300	40	55	1480	5
	3			60	75
	4			80	110
	5			100	132
	6			120	160
	7			140	160
	8			160	200

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量	葉輪名義直徑	泵口徑		泵重
	Q	H	n	Pa	功率	型號	η			進口	出口
	m³/h	m	r/min	kW	kW		%	m	mm	mm	mm
40DL-12×2	4.9	24.8	1480	0.89	1.5	Y90L-4B5	37	3.19	201	40	40	210
	6.2	23.6		1			40
	7.4	21.6		1.12			39
40DL-12×3	4.9	37.2	1480	1.34	2.2	Y100L1-4B5	37	3.19	201	40	40	250
	6.2	35.4		1.49			40
	7.4	32.4		1.67			39
40DL-12×4	4.9	49.6	1480	1.79	3	Y100L2-4B5	37	3.19	201	40	40	270
	6.2	47.2		1.99			40
	7.4	43.2		2.23			39
40DL-12×5	4.9	62	1480	2.24	4	Y112M-4B5	37	3.19	201	40	40	290
	6.2	59		2.49			40
	7.4	54		2.79			39
40DL-12×6	4.9	74.4	1480	2.68	4	Y112M-4B5	37	3.19	201	40	40	310
	6.2	70.8		2.99			40
	7.4	64.8		3.35			39
40DL-12×7	4.9	86.8	1480	3.13	5.5	Y132S-4B5	37	3.19	201	40	40	335
	6.2	82.6		3.49			40
	7.4	75.6		3.91			39
40DL-12×8	4.9	99.2	1480	3.58	5.5	Y132S-4B5	37	3.19	201	40	40	355
	6.2	94.4		3.98			40
	7.4	86.4		4.46			39
40DL-12×9	4.9	112	1480	4.04	7.5	Y132M-4B5	37	3.19	201	40	40	375
	6.2	106		4.47			40
	7.4	97.2		5.02			39
40DL-12×10	4.9	124	1480	4.47	7.5	Y132M-4B5	37	3.19	201	40	40	395
	6.2	118		4.98			40
	7.4	108		5.58			39
40DL-12×11	4.9	136	1480	4.9	7.5	Y132M-4B5	37	3.19	201	40	40	415
	6.2	130		5.49			40
	7.4	119		6.15			39
40DL-12×12	4.9	149	1480	5.37	11	Y160M-4B5	37	3.19	201	40	40	440
	6.2	142		5.99			40
	7.4	130		6.72			39
50DL-12×2	9	26.6	1480	1.3	3	Y100L2-4B5	50	2.58	200	50	40	235
	12.6	24.4		1.55			54	2.66
	16.2	21.2		1.8			52	3.16
50DL-12×3	9	39.9	1480	1.96	3	Y100L2-4B5	50	2.58	200	50	40	256
	12.6	36.6		2.33			54	2.66
	16.2	31.8		2.7			52	3.16
50DL-12×4	9	53.2	1480	2.61	4	Y112M-4B5	50	2.58	200	50	40	285
	12.6	48.8		3.1			54	2.66
	16.2	42.4		3.6			52	3.16
50DL-12×5	9	66.5	1480	3.26	5.5	Y132S-4B5	50	2.58	200	50	40	326
	12.6	61		3.88			54	2.66
	16.2	53		4.5			52	3.16
50DL-12×6	9	79.8	1480	3.91	5.5	Y132S-4B5	50	2.58	200	50	40	347
	12.6	73.2		4.65			54	2.66
	16.2	63.6		5.4			52	3.16
50DL-12×7	9	93.1	1480	4.56	7.5	Y132M-4B5	50	2.58	200	50	40	381
	12.6	85.4		5.43			54	2.66
	16.2	74.2		6.3			52	3.16
50DL-12×8	9	106.4	1480	5.22	7.5	Y132M-4B5	50	2.58	200	50	40	402
	12.6	97.6		6.2			54	2.66
	16.2	84.8		7.19			52	3.16
50DL-12×9	9	119.7	1480	5.87	11	Y160M-4B5	50	2.58	200	50	40	468
	12.6	109.8		6.98			54	2.66
	16.2	95.4		8.09			52	3.16
50DL-12×10	9	133	1480	6.52	11	Y160M-4B5	50	2.58	200	50	40	489
	12.6	122		7.75			54	2.66
	16.2	106		8.99			52	3.16
65DL-16×2	18	37	1480	3.24	5.5	Y132S-4B5	56	2.41	232	65	50	379
	30	32		4.22			62	2.82
	35	29		4.61			60	3.03
65DL-16×3	18	55.5	1480	4.86	7.5	Y132M-4B5	56	2.41	232	65	50	447
	30	48		6.33			62	2.82
	35	43.5		6.9			60	3.03
65DL-16×4	18	74	1480	6.48	11	Y160M-4B5	56	2.41	232	65	50	536
	30	64		8.44			62	2.82
	35	58		9.21			60	3.03
65DL-16×5	18	92.5	1480	8.1	15	Y160L-4B5	56	2.41	232	65	50	600
	30	80		10.6			62	2.82
	35	72.5		11.5			60	3.03
65DL-16×6	18	111	1480	9.72	15	Y160L-4B5	56	2.41	232	65	50	644
	30	96		12.7			62	2.82
	35	87		13.8			60	3.03
65DL-16×7	18	130	1480	11.4	18.5	Y180M-4V1	56	2.41	232	65	50	728
	30	112		14.8			62	2.82
	35	102		16.2			60	3.03
65DL-16×8	18	148	1480	13	22	Y180L-4V1	56	2.41	232	65	50	794
	30	128		16.9			62	2.82
	35	116		18.4			60	3.03
65DL-16×9	18	167	1480	14.6	22	Y180L-4V1	56	2.41	232	65	50	839
	30	144		19			62	2.82
	35	131		20.8			60	3.03
65DL-16×10	18	185	1480	16.2	30	Y200L-4V1	56	2.41	232	65	50	962
	30	160		21.1			62	2.82
	35	145		23			60	3.03
80DL-20×2	32.4	43.2	1480	6.28	11	Y160M-4V1	60.7	2.16	255	80	65	566
	50.4	40		7.84			70	2.49
	65.16	34.2		9.13			66.5	2.82
80DL-20×3	32.4	64.8	1480	9.42	15	Y160L-4V1	60.7	2.16	255	80	65	640
	50.4	60		11.8			70	2.49
	65.16	51.3		13.7			66.5	2.82
80DL-20×4	32.4	86.4	1480	12.6	22	Y180L-4V1	60.7	2.16	255	80	65	756
	50.4	80		15.7			70	2.49
	65.16	68.4		18.3			66.5	2.82
80DL-20×5	32.4	108	1480	15.7	30	Y200L-4V1	60.7	2.16	255	80	65	900
	50.4	100		19.6			70	2.49
	65.16	85.5		22.8			66.5	2.82
80DL-20×6	32.4	129.6	1480	18.8	30	Y200L-4V1	60.7	2.16	255	80	65	945
	50.4	120		23.5			70	2.49
	65.16	102.6		27.4			66.5	2.82
80DL-20×7	32.4	151	1480	21.9	37	Y225S-4V1	60.7	2.16	255	80	65	1038
	50.4	140		27.5			70	2.49
	65.16	120		32			66.5	2.82
80DL-20×8	32.4	173	1480	25.1	45	Y225M-4V1	60.7	2.16	255	80	65	1120
	50.4	160		31.4			70	2.49
	65.16	137		36.6			66.5	2.82
80DL-20×9	32.4	194	1480	28.2	45	Y225M-4V1	60.7	2.16	255	80	65	1175
	50.4	180		35.3			70	2.49
	65.16	154		41.4			66.5	2.82
80DL-20×10	32.4	216	1480	31.4	55	Y250M-4V1	60.7	2.16	255	80	65	1335
	50.4	200		39.2			70	2.49
	65.16	171		45.6			66.5	2.82
80DL-30×2	26	68	2980	8	15	Y160M2-2B5	60	2.9	162	80	80	167
	43	60		10.1			70	4.1
	48	56		10.6			69	4.9
80DL-30×3	26	102	2980	12	18.5	Y160L-2B5	60	2.9	162	80	80	190
	43	90		15.1			70	4.1
	48	83		15.9			69	4.9
80DL-30×4	26	136	2980	16	30	Y200L1-2B5	60	2.9	162	80	80	214
	43	120		20.1			70	4.1
	48	111		21.2			69	4.9
80DL-30×5	26	170	2980	20.1	30	Y200L1-2B5	60	2.9	162	80	80	238
	43	150		25.2			70	4.1
	48	139		26.5			69	4.9
80DL-30×6	26	204	2980	24.1	37	Y200L2-2B5	60	2.9	162	80	80	261
	43	180		30.2			70	4.1
	48	167		31.8			69	4.9
80DL-30×7	26	238	2980	28.1	45	Y225M-2B5	60	2.9	162	80	80	284
	43	210		35.2			70	4.1
	48	195		37.1			69	4.9
80DL-30×8	26	272	2980	32.1	55	Y250M-2B5	60	2.9	162	80	80	307
	43	240		40.2			70	4.1
	48	222		42.4			69	4.9
80DL-30×9	26	306	2980	36.1	55	Y250M-2B5	60	2.9	162	80	80	330
	43	270		45.3			70	4.1
	48	250		47.7			69	4.9
100DL-20×2	72	43.4	1480	13.1	22	Y180L-4V1	65	2.83	267	100	80	764
	100	40		15.1			72	3.53
	126	34		16.7			70	4.4
100DL-20×3	72	65.1	1480	19.6	30	Y200L-4V1	65	2.83	267	100	80	900
	100	60		22.7			72	3.53
	126	51		25			70	4.4
100DL-20×4	72	86.8	1480	26.2	37	Y225S-4V1	65	2.83	267	100	80	995
	100	80		30.3			72	3.53
	126	68		33.3			70	4.4
100DL-20×5	72	109	1480	32.9	45	Y225M-4V1	65	2.83	267	100	80	1079
	100	100		37.9			72	3.53
	126	85		41.7			70	4.4
100DL-20×6	72	130	1480	39.3	55	Y250M-4V1	65	2.83	267	100	80	1241
	100	120		45.4			72	3.53
	126	102		50			70	4.4
100DL-20×7	72	152	1480	45.9	75	Y280S-4V1	65	2.83	267	100	80	1443
	100	140		53			72	3.53
	126	119		58.4			70	4.4
100DL-20×8	72	174	1480	52.5	75	Y280S-4V1	65	2.83	267	100	80	1500
	100	160		60.5			72	3.53
	126	136		66.7			70	4.4
100DL-20×9	72	195	1480	58.8	90	Y280M-4V1	65	2.83	267	100	80	1600
	100	180		68.1			72	3.53
	126	153		75			70	4.4
100DL-20×10	72	217	1480	65.5	90	Y280M-4V1	65	2.83	267	100	80	1657
	100	200		75.6			72	3.53
	126	170		83.3			70	4.4
150DL-25×2	120	53	1480	24.1	37	Y225S-4V1	72	3.1	301	150	125	825
	160	50		28.7			76	3.5
	200	44		32.8			73	3.8
150DL-25×3	120	79.5	1480	36.1	55	Y250M-4V1	72	3.1	301	150	125	970
	160	75		43			76	3.5
	200	66		49.2			73	3.8
150DL-25×4	120	106	1480	48.1	75	Y280S-4V1	72	3.1	301	150	125	1110
	160	100		57.3			76	3.5
	200	88		65.7			73	3.8
150DL-25×5	120	133	1480	60.4	90	Y280M-4V1	72	3.1	301	150	125	1255
	160	125		71.7			76	3.5
	200	110		82.1			73	3.8
150DL-25×6	120	159	1480	72.2	110	Y315S-4V1	72	3.1	301	150	125	1410
	160	150		86			76	3.5
	200	132		98.5			73	3.8
150DL-25×7	120	186	1480	84.2	132	Y315M-4V1	72	3.1	301	150	125	1570
	160	175		100			76	3.5
	200	154		115			73	3.8
150DL-25×8	120	212	1480	96.2	132	Y315M-4V1	72	3.1	301	150	125	1720
	160	200		115			76	3.5
	200	176		132			73	3.8
150DL-25×9	120	239	1480	108	160	Y315L1-4V1	72	3.1	301	150	125	1880
	160	225		129			76	3.5
	200	198		148			73	3.8
