DG型高壓鍋爐給水泵

水泵介紹：

DG型臥式多級泵型單吸多級分段式臥式離心泵，是在老產品的DA型泵基礎上大膽改進機構并采用先進的水力模型設計而成的高效節能更新?lián)Q代產品，全部取代老DA型泵，根據輸入介質、溫度派生出DG、MD、DF型泵。

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：m3/h，揚程H：m；

水泵材質：；

常見型號：DG6-25×3；

進口口徑：mm，出口口徑：mm；

工作壓力：MPa，工作溫度：℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

【工作原理】

DG型高壓鍋爐給水泵技術參數：

流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa.

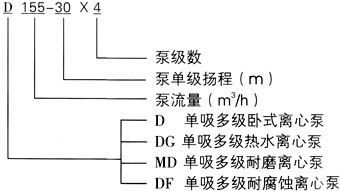

DG型高壓鍋爐給水泵型號意義：

DG型高壓鍋爐給水泵產品特點：

1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

DG型高壓鍋爐給水泵結構特點：

DG型泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。該型泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行白潤滑，循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。
次高壓泵一般采用滑動軸承、稀油潤滑結構，DG85-6 7、DG155-67型泵可采用滑動軸承、稀油潤滑，也可采用滾動軸承、干油潤滑結構，其余型號均采用滾動軸承、干油潤滑結構。中、低壓泵的主要零件材料一般采用優質鑄鐵，次高壓泵主要零件采用鑄鋼或不銹鋼。該型泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。

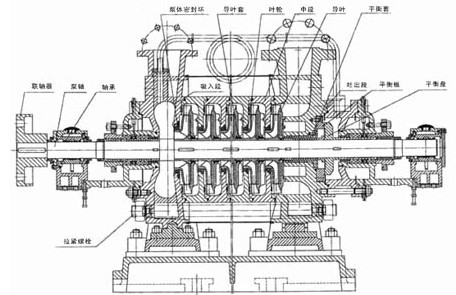

DG型高壓鍋爐給水泵結構圖：

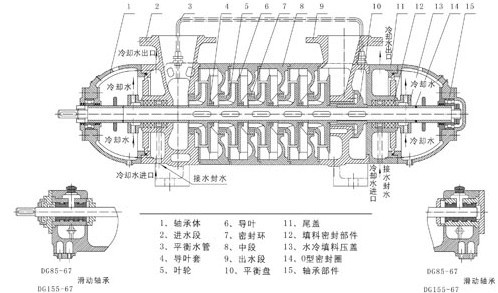

DG泵（中低壓）結構圖.填料密封-水封水引自第一級葉輪


1	軸承體	6	導葉	11	尾蓋
2	進水段	7	密封環	12	填料密封部件
3	平衡水管	8	中段	13	水冷填料壓蓋
4	導葉套	9	出水段	14	O型密封圈
5	葉輪	10	平衡盤	15	軸承部件

DG泵（中低壓）結構圖.填料密封-水封水用外接水

DG泵（中低壓）結構圖.填料密封-機械密封


1	軸承體	6	導葉	11	尾蓋
2	進水段	7	密封環	12	機械密封部件
3	平衡水管	8	中段	13	水冷機械壓蓋
4	導葉套	9	出水段	14	O型密封圈
5	葉輪	10	平衡盤	15	軸承部件

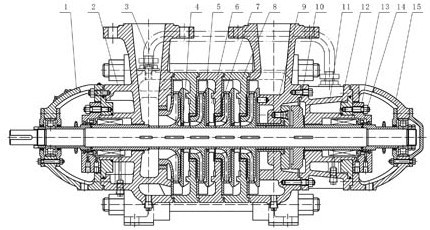

DG泵（次高壓）結構圖

DG型高壓鍋爐給水泵適用范圍：

DG型泵系單吸多級分段式離心泵，供輸送清水及物理化學性質類似于清水的液體之用。泵揚程H19至245.7米，流量為18至162m3/h，液體的最高溫度不得80℃，適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

DG型節能高壓鍋爐給水泵性能參數：

泵型號	轉速（r/min）	流量		揚程	效率 (%)	功率（KW）		必需汽蝕余量
泵型號	轉速（r/min）	m3/h	L/S	揚程	效率 (%)	軸功率	電機功率	必需汽蝕余量
D DG 6-25×3	2950	3.75	1.04	76.5	33	2.37	5.5	2.0
		6.3	1.75	75	45	2.86		2.0
		7.5	2.08	73.5	47	3.19		2.5
D DG 6-25×4	2950	3.75	1.04	102	33	3.16	7.5	2.0
		6.3	1.75	100	45	3.81		2.0
		7.5	2.08	98	47	4.26		2.5
D DG 6-25×5	2950	3.75	1.04	127.5	33	3.95	7.5	2.0
		6.3	1.75	125	45	4.77		2.0
		7.5	2.08	122.5	47	5.32		2.5
D DG 6-25×6	2950	3.75	1.04	153	33	4.73	11	2.0
		6.3	1.75	150	45	5.72		2.0
		7.5	2.08	147	47	6.39		2.5
D DG 6-25×7	2950	3.75	1.04	178.5	33	5.52	11	2.0
		6.3	1.75	175	45	6.67		2.0
		7.5	2.08	171.5	47	7.45		2.5
D DG 6-25×8	2950	3.75	1.04	204	33	6.31	15	2.0
		6.3	1.75	200	45	7.63		2.0
		7.5	2.08	196	47	8.58		2.5
D DG 6-25×9	2950	3.75	1.04	229.5	33	7.10	15	2.0
		6.3	1.75	225	45	8.52		2.0
		7.5	2.08	220.5	47	9058		2.5
D DG 6-25×10	2950	3.75	1.04	255	33	7.89	18.5	2.0
		6.3	1.75	250	45	9.53		2.0
		7.5	2.08	245	47	10.63		2.5
D DG 6-25×11	2950	3.75	1.04	280.5	33	8.68	18.5	2.0
		6.3	1.75	275	45	10.5		2.0
		7.5	2.08	269.5	47	11.71		2.5
D DG 6-25×12	2950	3.75	1.04	306	33	9.47	18.5	2.0
		6.3	1.75	300	45	11.44		2.0
		7.5	2.08	294	47	12.78		2.5
D DG 12-25×3	2950	7.5	2.08	84.6	44	3.93	7.5	2.0
		12.5	3.47	75	54	4.73		2.0
		15.0	4.17	69	53	5.37		2.5
D DG 12-25×4	2950	7.5	2.08	112.8	44	5.24	11	2.0
		12.5	3.47	100	54	6.30		2.0
		15.0	4.17	92	53	7.09		2.5
D DG 12-25×5	2950	7.5	2.08	141	44	6.55	11	2.0
		12.5	3.47	125	54	7.88		2.0
		15.0	4.17	115	53	8.86		2.5
D DG 12-25×6	2950	7.5	2.08	169.2	44	7.85	15	2.0
		12.5	3.47	150	54	9.46		2.0
		15.0	4.17	138	53	10.64		2.5
D DG 12-25×10	2950	7.5	2.08	282	44	13.09	22	2.0
		12.5	3.47	250	54	15.76		2.0
		15.0	4.17	230	53	17.73		2.5
D DG 12-25×11	2950	7.5	2.08	310.2	44	14.4	22	2.0
		12.5	3.47	275	54	17.34		2.0
		15.0	4.17	253	53	19.5		2.5
2.6
D DG 25-30×7	2950	15	4.17	238	50	19.44	30	2.2
		25	6.94	210	62	23.1		2.2
		30	8.33	192.5	63	24.90		2.6
D DG 25-30×8	2950	15	4.17	272	50	22.22	37	2.2
		25	6.94	240	62	26.4		2.2
		30	8.33	220	63	28.53		2.6
D DG 85-45×3	2950	55	15.3	153	63	36.38	55	3.2
		85	23.6	135	72	43.3		4.2
		100	27.8	117	70	45.52		5.2
D DG 85-45×4	2950	55	15.3	204	63	48.5	75	3.2
		85	23.6	180	72	57.87		4.2
		100	27.8	156	70	60.7		5.2
D DG 85-45×5	2950	55	15.3	255	63	60.63	90	3.2
		85	23.6	225	72	72.34		4.2
		100	27.8	195	70	75.86		5.2
D DG 85-45×6	2950	55	15.3	306	63	72.75	110	3.2
		85	23.6	270	72	86.81		4.2
		100	27.8	234	70	91.04		5.2
D DG 85-45×7	2950	55	15.3	357	63	84.88	132	3.2
		85	23.6	315	72	101.3		4.2
		100	27.8	273	70	106.2		5.2
D DG 85-45×8	2950	55	15.3	408	63	97.0	132	3.2
		85	23.6	360	72	115.7		4.2
		100	27.8	312	70	121.4		5.2
D DG 85-45×9	2950	55	15.3	459	63	109.1	160	3.2
		85	23.6	405	72	130.2		4.2
		100	27.8	351	70	136.6		5.2
D DG 155-30×2	1480	100	27.8	65	64	27.66	55	3.2
		155	43	60	75	33.77		3.9
		185	51.4	55	75	36.95		4.8
D DG 155-30×3	1480	100	27.8	97.5	64	41.2	75	3.2
		155	43	90	75	50.65		3.9
		185	51.4	82.5	75	55.4		4.8
D DG 155-30×4	1480	100	27.8	130	64	55.32	90	3.2
		155	43	120	75	67.54		3.9
		185	51.4	110	75	73.9		4.8
D DG 155-30×5	1480	100	27.8	162.5	64	69.15	110	3.2
		155	43	150	75	84.42		3.9
		185	51.4	137.5	75	92.37		4.8
D DG 155-30×6	1480	100	27.8	195	64	82.98	132	3.2
		155	43	180	75	101.3		3.9
		185	51.4	165	75	110.8		4.8
D DG 155-30×7	1480	100	27.8	227.5	64	96.81	160	3.2
		155	43	210	75	118.2		3.9
		185	51.4	192.5	75	29.3		4.8
D DG 155-30×8	1480	100	27.8	260	64	110.6	, , 180	3.2
		155	43,	240	75	135.1		3.9
		185	51.4	220	75	147.8		4.8
D DG 155-30×9	1480	100	27.8	292.5	64	124.5	180	3.2
		155	43	270	75	152		3.9
		185	51.4	247.5	75	166.3		4.8
D DG 155-30×10	1480	100	27.8	325	64	138.3	225	3.2
		155	43	300	75	168.8		3.9
		185	51.4	725	75	184.7		4.8
D DG 155-67×3	2950	100	27.8	228	64	97.0	132	3.2
		155	43	200	74	114.7		5.0
		185	51.4	177	72	123.9		6.6
D DG 155-67×4	2950	100	27.8	304	64	129.4	185	3.2
		155	43	268	74	152.9		5.0
		185	51.4	236	72	165.1		6.6
D DG 155-67×5	2950	100	27.8	380	64	161.7	220	3.2
		155	43	335	74	191.1		5.0
		185	51.4	295	72	206.4		6.6
D DG 155-67×6	2950	100	27.8	456	64	194	275	3.2
		155	43	402	74	229.3		5.0
		185	51.4	354	72	247.7		6.6
D DG 155-67×7	2950	100	27.8	532	64	226.4	350	3.2
		155	43	469	74	267.5		5.0
		185	51.4	413	72	289		6.6
D DG 155-67×8	2950	100	27.8	608	64	258.7	350	3.2
		155	43	536	74	305.7		5.0
		185	51.4	472	72	330.3		6.6
D DG 155-67×9	2950	100	27.8	684	64	291.1	440	3.2
		155	43	603	74	344		5.0
		185	51.4	531	72	371.9		6.6
D DG 280-43×2	1480	185	51.4	94	69	68.6	110	3.0
		280	77.8	86	77	85.17		4.7
		335	93.1	76	75	92.4		6.0
D DG 280-43×3	1480	185	51.4	141	69	103	150	3.0
		280	77.8	129	77	127.7		4.7
		335	93.1	114	75	138.7		6.0
D DG 280-43×4	1480	185	51.4	188	69	137.3	230	3.0
		280	77.8	172	77	170.3		4.7
		335	93.1	152	75	184.9		6.0
D DG 280-43×5	1480	185	51.4	235	69	171.6	300	3.0
		280	77.8	215	77	212.9		4.7
		335	93.1	190	75	231.1		6.0
D DG 280-43×6	1480	185	51.4	282	69	205.9	300	3.0
		280	77.8	258	77	255.5		4.7
		335	93.1	228	75	277.3		6.0
D DG 280-43×7	1480	185	51.4	329	69	240.2	350	3.0
		280	77.8	304	77	298.1		4.7
		335	93.1	226	75	323.6		6.0
