XBD-W型臥式多級消防泵

水泵介紹：

XBD-W型臥式多級消防泵是最新開發生產的節能型產品，依據國際標準ISO2858及國家新頒布的國標GB6245-4998《消防泵性能要求和試驗方法》的規范要求，采用最先進的水力模型，結合臥式多級泵的特點設計制造的專用消防泵。

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織等行業；

流量Q：m3/h，揚程H：m；

水泵材質：；

常見型號：XBD1.8/5-50W；

進口口徑：mm，出口口徑：mm；

工作壓力：MPa，工作溫度：℃；

水泵說明書下載

【性能特點】

【工作原理】

XBD-W型臥式單吸多級分段式消防泵，是最新開發生產的節能型產品。具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統增壓送水、也可應用于廠礦給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。
XBD-W型臥式多級消防泵性能參數及技術指標符合有關標準,具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。
XBD-W型臥式單吸多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

XBD-W型臥式多級消防泵全型共有5個品種40個規格,其性能范圍額定流量為5～40L/s,壓力范圍為0.18～2.0MPa,配套功率范圍為2.2～180kW,口徑范圍為φ50～φ150mm。XBD-W型消防泵組可供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。輸送液體的流量范圍為5～80L/S，壓力范圍為O。2～2.25MPa，配套功率范圍為1.5～200KW，口徑范圍為φ50～φ250mm。

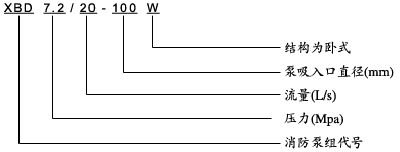

● XBD-W型臥式單吸多級泵消防泵型號意義：

● XBD-W型臥式單吸多級泵產品特點：

1、泵結構緊湊、布置合理、外形美觀。

2、進、出口徑相同，便于管路連接。

3、泵運行平穩、噪音低、壽命長。

4、密封可靠、無泄漏。

5、流量和壓力可根據需要增減泵級數并結合切割葉輪徑予以滿足。

● XBD-W型臥式單吸多級泵技術參數：

流量：5-45L/S；

壓力：0.18-2.61Mpa；

功率：2.2-180KW；

轉速：1450r/min；

口徑：φ50-φ150；

溫度范圍：≤80℃。

● XBD-W型臥式單吸多級消防泵結構說明：

　XBD—W型單吸多級消防泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。

● XBD-W型臥式單吸多級泵消防泵產品用途：

XBD—W型單級單吸消防泵主要用于消防系統管道增壓送水。臥式多級消防泵也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合，代替了原IS型。XBD-W型型臥式多級消防專用泵適用于消防管道增壓送水。供輸送清水或物理化學性質類似于清水的其它液體進行增壓之用。使用介質溫度不超過80℃,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌,遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

序號	型號	流量m3/h	壓力mpa	轉速r/min	效率%	功率KW	汽蝕余量m
1	XBD1.8/5-50W	4 5 6	0.20 0.18 0.16	1450	62 65 66	2.2	3.2
2	XBD2.7/5-50W	4 5 6	0.30 0.27 0.24	1450	62 65 66	3	3.2
3	XBD3.6/5-50W	4 5 6	0.40 0.36 0.32	1450	62 65 66	4	3.2
4	XBD4.5/5-50W	4 5 6	0.50 0.45 0.40	1450	62 65 66	5.5	3.2
5	XBD5.4/5-50W	4 5 6	0.60 0.54 0.48	1450	62 65 66	5.5	3.2
6	XBD6.3/5-50W	4 5 6	0.70 0.63 0.56	1450	62 65 66	7.5	3.2
7	XBD7.2/5-50W	4 5 6	0.80 0.72 0.64	1450	62 65 66	7.5	3.2
8	XBD8.1/5-50W	4 5 6	0.90 0.81 0.72	1450	62 65 66	7.5	3.2
9	XBD2.3/10-75W	8 10 12	0.25 0.23 0.20	1450	63 68 66	5.5	3.0
10	XBD3.4/10-75W	8 10 12	0.37 0.34 0.30	1450	63 68 66	7.5	3.0
11	XBD4.6/10-75W	8 10 12	0.50 0.46 0.40	1450	63 68 66	11	3.0
12	XBD5.5/10-75W	8 10 12	0.62 0.55 0.50	1450	63 68 66	11	3.0
13	XBD6.9/10-75W	8 10 12	0.75 0.69 0.60	1450	63 68 66	15	3.0
14	XBD8.0/10-75W	8 10 12	0.87 0.80 0.70	1450	63 68 66	15	3.0
15	XBD9.2/10-75W	8 10 12	1.00 0.92 0.80	1450	63 68 66	18.5	3.0
16	XBD10.3/10-75W	8 10 12	1.12 1.03 0.90	1450	63 68 66	18.5	3.0
17	XBD2.9/20-100W	15 20 25	0.32 0.29 0.26	1450	68 72 70	11	3.5
18	XBD4.3/20-100W	15 20 25	0.48 0.43 0.26	1450	68 72 70	15	3.5
19	XBD5.8/20-100W	15 20 25	0.64 0.58 0.52	1450	68 72 70	22	3.5
20	XBD7.2/20-100W	15 20 25	0.80 0.72 0.65	1450	68 72 70	30	3.5

XBD-W型臥式多級消防泵性能參數

1	XBD8.6/20-100W	15 20 25	0.96 0.86 0.78	1450	68 72 70	30	3.5
2	XBD10.1/20-100W	15 20 25	1.12 0.01 0.91	1450	68 72 70	37	3.5
3	XBD11.5/20-100W	15 20 25	1.28 1.15 1.04	1450	68 72 70	45	3.5
4	XBD13.0/20-100W	15 20 25	1.44 1.30 1.17	1450	68 72 70	45	3.5
5	XBD4.2/25-125W	20 25 30	0.44 0.42 0.38	1450	69 73 74	22	3.5
6	XBD6.3/25-125W	20 25 30	0.66 0.63 0.57	1450	69 73 74	30	3.5
7	XBD8.4/25-125W	20 25 30	0.88 0.84 0.76	1450	69 73 74	45	3.5
8	XBD10.5/25-125W	20 25 30	1.10 1.05 0.95	1450	69 73 74	55	3.5
9	XBD12.6/25-125W	20 25 30	1.32 1.26 1.14	1450	69 73 74	75	3.5
10	XBD14.7/25-125W	20 25 30	1.54 1.47 1.38	1450	69 73 74	75	3.5
11	XBD16.8/25-125W	20 25 30	1.76 1.68 1.52	1450	69 73 74	90	3.5
12	XBD18.9/25-125W	20 25 30	1.98 1.89 1.71	1450	69 73 74	90	3.5
13	XBD5.8/45-150W	35 45 55	0.62 0.58 0.52	1450	72 76 78	45	3.0
14	XBD8.7/45-150W	35 45 55	0.93 0.87 0.78	1450	72 76 78	75	3.0
15	XBD11.6/45-150W	35 45 55	1.24 1.16 1.04	1450	72 76 78	90	3.0
16	XBD14.5/45-150W	35 45 55	1.55 1.45 1.30	1450	72 76 78	110	3.0
17	XBD17.4/45-150W	35 45 55	1.86 1.74 1.56	1450	72 76 78	135	3.0
18	XBD20.3/45-150W	35 45 55	2.17 2.03 1.82	1450	72 76 78	155	3.0
19	XBD23.2/45-150W	35 45 55	2.48 2.32 2.08	1450	72 76 78	180	3.0
20	XBD26.1/45-150W	35 45 55	2.79 2.61 2.34	1450	72 76 78	180	3.0
