DS型多級雙吸中開泵可替代傳統的節段式多級泵,用于輸送清水、含有少量固體顆粒的液體以及帶腐蝕性的液體之用.適用于高樓供水、工業鍋爐、消防、礦山給排水、化工以及多種工業供水系統等。

● DS型多級雙吸中開泵主要參數:
泵出口直徑    DN    80-300mm
流 量         Q     100-1000m3/h
揚 程         H     160-320
工作溫度       T      -20°C --150°C
固體顆粒               ≤80mg/L
工作許用壓力           ≤4Mpa

● DS型多級雙吸中開泵型號意義:
  100    DS --  150 × 2  A


          表示葉輪切割次數
          表示泵級數
          表示單級揚程
          表示兩級、水平式中開離心泵
          表示出水口徑

● DS型多級雙吸中開泵技術優勢:
采用兩級葉輪背靠形式,軸向力自動平衡.取消了許多級泵必備的平衡盤結構,泵的可靠性和無故障了率大大提高,特別適應轉速變化大,液體粘度大的應用場合.
較短的軸承跨距,增加了軸的剛性,使泵運行更平穩、安靜,特別適應于需要寧靜供水的場合.
流量范圍擴大到1000m3/h,填補了普通多級泵的市場空白.
優異的水力模型,水泵效率高于同參數多級泵,更節能,更環保.
采用水平中開的泵殼結構,泵的吸入口和排除口位于泵殼的下部,檢修時,無需拆下電機和管路,操作極為方便,從而縮短檢修時間,降低使用成本.

● DS型多級雙吸中開泵結構說明:
1、 泵的吸入口和排出口位于泵殼的下部,水平的安置現在兩側,與泵的軸線成90度角.泵體成水平中開式,便于將其拆開,檢修時無需拆下電機和管路,操作極為方便.
2、 泵的主要零件有:泵座、泵蓋、兩級葉輪、泵軸、軸承座和密封環等.
3、 本泵的主要結構:兩個葉輪用葉輪擋套和軸套螺母固定在泵軸上,為了減少壓出室的液體漏入吸入室,在兩個葉輪的吸入口處裝有密封環.泵軸的支承,靠聯軸器一端采用兩個單列向心推力球軸承,另一端采用兩個單列向心球軸承.軸承采用油脂潤滑或稀油潤滑.單列向心推力球軸承除承受轉子的徑向力外,同時還承受對稱配置葉輪自然平衡后剩余部分的軸向推力.在軸承下部設有一個真空室,必要時(軸承溫度超過許用溫度)可往其中灌入冷卻水,以冷卻軸承.所輸送的液體進入第一級葉輪,經第一級葉輪排出口液體沿著內流道進入第二級葉輪,再經第二級葉輪排出到出水管內.在泵的最高位置又一個四方螺塞塞住的螺孔,供泵在開動前聯接真空泵以抽出空氣將水引入泵殼內.本泵由電機通過彈性聯軸器直聯傳動.

4、 泵的密封形式一般采用填料密封;吸入端裝有填料環,吸入端填料所需密封、潤換水由泵的第一級排出室通過水封管接入填料環內,水量的大小可以通過閥調整;排出端填料所需潤滑水,則是靠第二級葉輪進水室的高壓水自行潤滑.當對密封性能要求較高時,可選用機械密封,機械密封由動環、靜環、壓緊元件和密封元件組成。

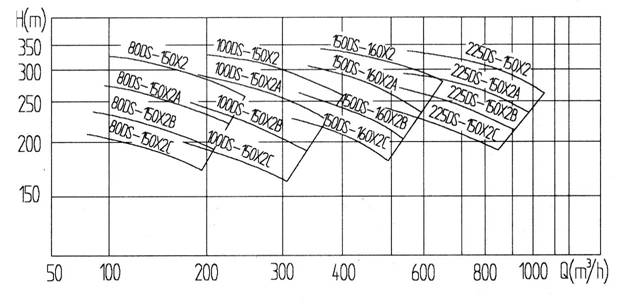

● DS型多級雙吸中開泵型譜圖:
