SM型單級雙吸中開離心泵

水泵介紹：

SM型節能單級雙吸中開離心泵為單級、雙吸水平中開式離心清水泵，適應于工業和城市給排水泵，可作為工廠、城市、電站、水利工程等排水或給水用泵，亦可用于農田灌溉。

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：88-1400m3/h，揚 程H：12-100m；

水泵材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu；

常見型號：6×14SM；

進口口徑：200mm，出口口徑：125mm；

工作壓力：0.6MPa，工作溫度：105℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

【工作原理】

SM型單級雙吸中開離心泵是高效節能產品，具有結構簡單，性能優良的特點。供輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃，允許進口壓力0.6MPa。

SM型單級雙吸中開離心泵參數范圍：

流量Q 88~1400m3/h

揚程H 12~100m

● SM型單級雙吸中開離心泵型號說明：

6×14SM

6－吐出口徑（英寸）

14－圓整的最大葉輪外徑（英寸）

S－單級雙吸水平中開式離心泵

D－最大葉輪外徑檔次代號（有A、B、C、D、E、F共六檔）

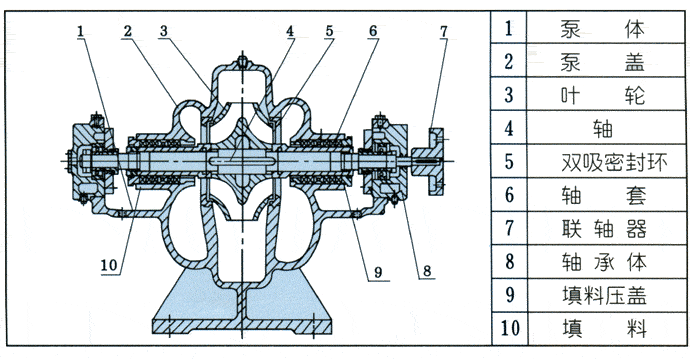

● SM型單級雙吸中開離心泵結構型式：

SM系列型中開離心泵為臥式安裝，吸入口和吐出口均在泵軸中心線下方，泵體水平中開，檢修時不需拆卸進水和出水管路。軸封為軟填料密封；亦可改為機械密封。

● SM型單級雙吸中開離心泵旋轉方向：

從電機端向泵看，SM系列型中開泵逆時針?lè)较蛐D(zhuǎn)，此時吸入口在左，吐出口在右，泵順時針?lè)较蛐D(zhuǎn)，此時吸入口在右，吐出口在左。

● SM型單級雙吸中開離心泵主要零件材質：

泵的過流部件材質均為鑄鐵。

● SM型單級雙吸中開離心泵成套范圍：

成套供應泵，電動機、底板、聯軸器、進出口短管等。

因SM型節能耐磨雙吸中開離心泵是在S型水平中開泵的基礎上改進而來，所以參數和S型水平雙吸中開泵參數一樣。

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

參數

型號

流量

揚程

轉速

軸功率

配帶電動機

效率

必須汽

蝕余量

葉輪名義直徑

進出口徑

泵重

功率

型號

m³/s

L/s

r/min

3×7SM

108

16.1

24.4

39.5

2980

9.17

10.7

11.2

Y160M₂-2

0.5

12.6

184

100

127

3×7SM

13.05

25.8

16.5

2980

5.7

6.5

6.6

Y160M₁-2

0.8

0.6

159

100

127

3×7SM

19.4

2980

3.75

3.9

5.5

Y132S1-2

0.5

0.7

134

100

127

3×9SM

100

135

167

27.7

37.5

46.3

60.8

44.8

2980

Y200L1-2

3.6

4.8

6.3

225

125

143

3×9SM

117

145

225

32.5

40.2

2980

16.7

18.6

Y180M-2

5.2

197

125

143

3×9SM

100

128

20.3

27.7

35.5

32.5

2980

9.94

11.8

Y160M2-2

3.6

4.4

165

125

143

4×9SM

147

200

236

40.8

55.5

65.5

2980

30.95

34.6

35.1

Y200L2-2

80.3

3.2

6.6

12.6

223

150

100

170

4×9SM

132

184

220

36.6

51.1

61.1

34.5

2980

23.5

26.3

27.5

Y200L2-2

5.6

9.6

210

150

100

170

4×9SM

168

198

46.6

2980

19.7

21.1

20.8

Y200L1-2

4.4

6.6

198

150

100

170

4×9SM

100

152

180

27.7

42.2

38.6

31.6

25.2

2980

16.6

16.5

Y180M-2

78.5

3.5

5.4

186

150

100

170

5×9SM

200

281

360

55.5

100

59.6

2980

43.3

51.96

54.9

Y280M-2

8.6

13.8

200

125

261

5×9SM

200

250

315

55.5

69.4

87.5

43.5

2980

34.8

37.86

Y225M-2

72.5

7.2

10.2

210

200

125

261

5×9SM

162

230

280

63.8

77.7

28.5

2980

26.4

Y200L2-2

72.5

5.2

6.6

8.4

197

200

125

261

參數

型號

流量

揚程

轉速

軸功率

配帶電動機

效率

必須汽

蝕余量

葉輪名義直徑

進出口徑

泵重

功率

型號

m³/s

L/s

r/min

5×9SM

135

180

210

37.5

58.3

244.8

2980

17.7

17.87

Y180M-2

67.5

5.4

6.1

163

200

125

261

4×11SM

140

220

272

38.8

61.1

75.5

2980

63.2

Y280S-2

78.5

3.6

6.5

11.8

270

150

100

227

4×11SM

204

247

36.1

56.6

68.6

52.3

2980

37.4

45.1

46.9

Y250M-2

77.5

3.4

5.6

8.8

248

150

100

227

4×11SM

126

180

230

63.8

37.4

2980

28.4

32.5

33.5

Y225M-2

75.5

3.3

4.7

229

150

100

227

4×11SM

104

160

204

28.8

44.4

56.6

2980

25.4

Y200L1-2

72.5

5.6

203

150

100

227

3×14SM

100

16.6

23.6

27.7

36.2

29.3

1480

9.1

11.4

12.3

Y160L-4

1.8

2.5

3.8

346

125

181

3×14SM

12.5

20.8

31.6

19.6

1480

6.45

7.92

Y160M-4

2.2

3.8

318

125

181

3×14SM

10.8

16.8

20.8

25.2

17.2

1480

4.7

5.75

5.95

7.5

Y132M-4

56.5

62.5

1.8

2.2

286

125

181

3×14SM

10.5

13.8

18.8

11.2

1480

3.57

4.02

3.77

5.5

Y132S-4

57.5

1.6

254

125

181

4×14SM

110

149

172

30.50

41.10

47.70

37.8

1480

16.17

18.86

Y180L-4

1.8

4.8

342

150

100

254

4×14SM

100

130

156

27.7

36.1

43.3

29.3

25.6

1480

11.73

12.76

13.12

Y160L-4

1.6

2.4

3.6

318

150

100

254

4×14SM

100

136

18.8

27.7

37.7

23.2

1480

8.25

8.64

Y160M-4

1.6

2.6

280

150

100

254

4×14SM

106

17.2

29.4

12.2

1480

4.6

4.86

4.8

7.5

Y132M-4

61.5

1.4

1.7

223

150

100

254

更多案例【工程案例】

15噸中頻爐配備循環冷卻泵改造升級

生產情況：輸送液體：循環冷卻水

客戶情況：浙江遂昌萬豐特鋼制品有限公司

大唐石門發電有限責任公司

生產情況：輸送液體：循環冷卻水

客戶情況：大唐石門發電有限責任公司
