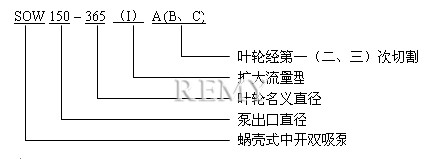

● SOW型蝸殼式單級雙吸離心泵型號意義:
● SOW型蝸殼式單級雙吸離心泵運行數據
出口直徑：DN=80～500mm
流量：50～4200 m3/h(額定點)
揚程：H＝7.6～160m(額定點)
許用工作壓力：2.5MPa
許用試驗壓力：3.75MPa
介質：清水或物理化學性質類似于清水的其它液體(固體顆粒≤80mg/L)
溫度：≤105°C
水力：經優化設計三水力模型，不僅使泵具有優異的水力性能，并且沒有軸向力(理論上)這一困擾水泵特別是大型水泵運行的難題。泵體、泵蓋、葉輪經精密鑄造，過流表面光滑提高了泵的抗汽蝕性能和效率。
密封：根據輸送介質或用戶要求采用填料密封或機械密封，不受轉向限制。對于填料密封，有足夠的空間用于更換填料。
● SOW型蝸殼式單級雙吸離心泵工作條件：
許用工作壓力為2.5MPa；即泵入口壓力+泵揚程≤2.5MPa。根據泵殼承受的最大壓力，泵體和泵蓋材質采用灰口鑄鐵(1.6MPa)、球墨鑄鐵(2.0MPa)、鑄鋼(2.5MPa)。在訂貨時敬請注明泵的承壓情況或材質。
介質：溫度≤105°C的清水或物理化學性質類似清水的其它液體(固體顆粒≤80mg/L)。
軸承： 采用油脂潤滑的封閉式滾動軸承，維護簡單，運行時間長 配備恒定油位的油杯，也可用稀油潤滑 選用進口(SKF、NSK、NTN)高質量軸承，運行平穩，噪音低，使用壽命長。
● SOW型蝸殼式單級雙吸離心泵主要零件材質與結構
零件名稱 | 可供選擇的材料（可另選） |
軸 | 45、2Cr13(不銹鋼) |
泵體、泵蓋 | HT250、QT400-15（球墨鑄鐵）、ZG230-450 |
葉輪 | HT200、ZCuSn11(青銅)ZG1Cr18Ni9（不銹鋼） |
密封環 | HT250、QT400-15（球墨鑄鐵）ZCuSn11(青銅)、ZG1Cr18Ni9（不銹鋼） |

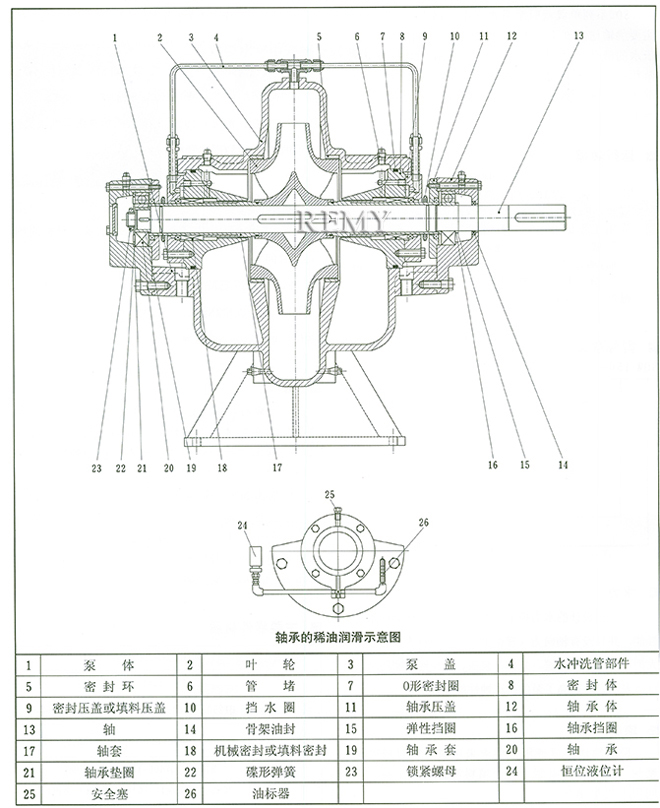

SOW蝸殼式中開泵結構圖
1 | 泵體 | 2 | 葉輪 | 3 | 泵蓋 | 4 | 水沖洗管部件 |
5 | 密封環 | 6 | 管堵 | 7 | O形密封圈 | 8 | 密封體 |
9 | 密封壓蓋或填料壓蓋 | 10 | 擋水圈 | 11 | 軸承壓蓋 | 12 | 軸承體 |
13 | 軸 | 14 | 骨架油封 | 15 | 彈性擋圈 | 16 | 軸承擋圈 |
17 | 軸套 | 18 | 機械密封或填料密封 | 19 | 軸承套 | 20 | 軸承 |
21 | 軸承墊圈 | 22 | 碟形彈簧 | 23 | 鎖緊螺母 | 24 | 恒位液位計 |
25 | 安全塞 | 26 | 油標器 |
|
|
|
|
結構緊湊、穩定性好。SOW蝸殼式單級雙吸離心泵為泵殼中開結構，進出口均在泵體上，檢修時只需吊出泵蓋，轉子部件便可移出進行檢修作業，而不需拆卸管路，十分方便。 根據需要電動機(驅動機)可以在左端也可在右端，方便現場安裝。結構上縮短轉子部件軸向尺寸，軸的鋼性更好，運行更穩定可靠。設有泵體密封環，而葉輪密封環為可選用件。密封環磨損后可以更換，減少了運行維護費用。
主要零件材質
零件名稱 | 可供選擇的材料(可另選) |
軸 | 45、2Cr13(不銹鋼) |
泵體、泵蓋 | HT250、QT400-15(球墨鑄鐵)、ZG230-450 |
葉輪 | HT200、ZcuSn11(青銅)ZG1Cr18Ni9(不銹鋼) |
密封環 | HT250、QT400-15(球墨鑄鐵)、
ZcuSn11(青銅)ZG1Cr18Ni9(不銹鋼) |
